VENTILADOR DE FLUXO CRUZADO:
o guia completo para tipos, especificações e aplicações
Tudo o que os engenheiros e as equipes de compras precisam saber sobre ventiladores de fluxo cruzado (ventiladores tangenciais), - desde princípios de funcionamento e especificações principais até a seleção-específica da aplicação.
Um ventilador de fluxo cruzado, também conhecido como ventilador tangencial, ventilador transversal ou soprador de fluxo cruzado, é um tipo de ventilador caracterizado por seu impulsor longo e cilíndrico equipado com múltiplas pás curvas-para frente. Ao contrário dos ventiladores axiais (que movem o ar paralelamente ao eixo) ou dos ventiladores centrífugos (que descarregam o ar radialmente para fora), o ventilador de fluxo cruzado aspira o ar de um lado do impulsor e o expele do lado oposto - tudo dentro do mesmo plano e perpendicular ao eixo de rotação.
Visto de lado, o impulsor lembra uma roda de hamster alongada ou um carretel de cortador de grama manual. Essa geometria permite que o ventilador gere um fluxo de ar amplo, espesso e uniforme em todo o comprimento de sua saída - uma característica que nenhum outro tipo de ventilador pode replicar em um formato fino.
Em termos práticos:Se você precisar empurrar uma camada consistente de ar através de uma abertura longa e estreita - como a ventilação de um ar condicionado-do tipo split, uma porta de cortina de ar ou um aquecedor de painel-plano -, o ventilador de fluxo cruzado é especialmente adequado para fazer o trabalho de maneira silenciosa e eficiente.

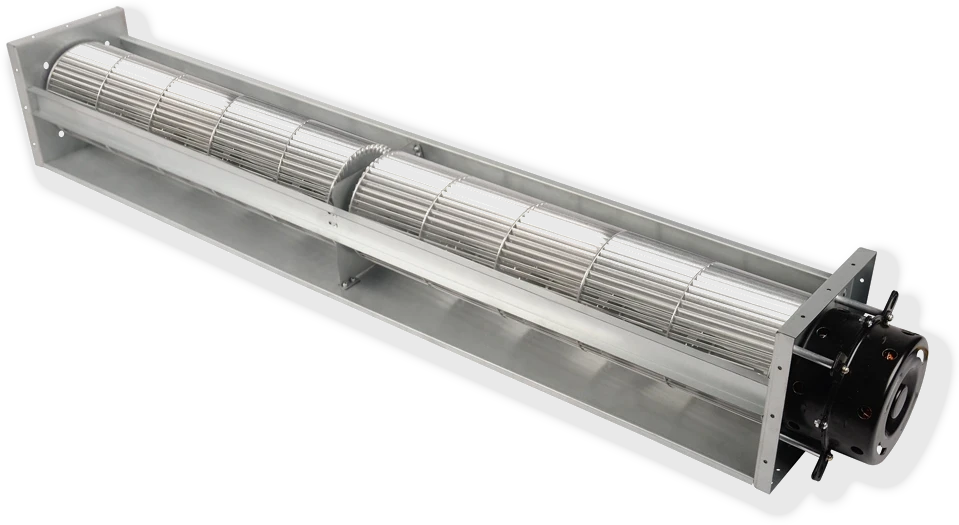

Ventilador de fluxo cruzado AC
Ventiladores tangenciais CA-com custo estável para aparelhos elétricos- alimentados pela rede elétrica, equipamentos de aquecimento, refrigeração e sistemas OEM-de alto volume.
A operação padrão de 230 V/50 Hz mantém a integração elétrica simples. As opções de pólo- sombreado ou motor PSC suportam operação confiável com velocidade fixa-. A velocidade pode ser adaptada por tensão reduzida ou derivações múltiplas de enrolamento.

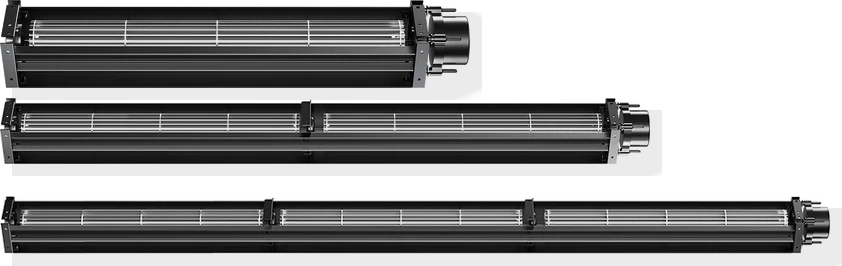

Ventilador de fluxo cruzado DC
Ventiladores de fluxo cruzado de baixa-tensão para controle preciso, baixo ruído e sistemas compactos de HVAC ou resfriamento eletrônico.
As versões de 12 V e 24 V CC são adequadas para equipamentos OEM controlados-. Os motores DC sem escova usam tecnologia de acionamento trifásico para operação eficiente e silenciosa. A velocidade pode ser controlada por sinais 0-10V DC ou PWM.

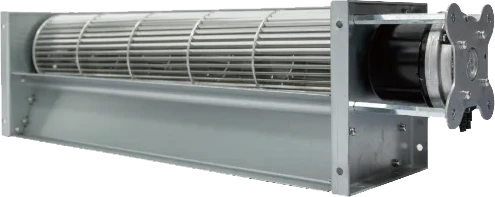

Ventilador de fluxo cruzado EC
Sopradores tangenciais EC de alta-eficiência para equipamentos-de velocidade variável que ainda exigem entrada direta da rede elétrica CA.
A entrada de 230 V 50/60 Hz elimina a necessidade de uma fonte de alimentação CC separada. Os motores EC combinam alta eficiência com controle de velocidade preciso.
SELECIONE POR MOTOR E MÉTODO DE CONTROLE,
NÃO SÓ PELA FORMA
Colocar as opções AC, DC e EC na mesma página reduz{0}}e-e transforma solicitações vagas de preços em consultas de engenharia: tensão, fluxo de ar, método de controle e restrições de aplicação.
Custo-estável para equipamentos-de alto volume
As fontes típicas incluem 230 V/50 Hz e 120 V/60 Hz. Os ventiladores de fluxo cruzado CA são adequados para equipamentos de cozinha comercial, resfriamento de fornos e produtos-alimentados em linha. A adaptação básica da velocidade pode ser feita através de derivações de enrolamento ou controle de tensão.
Controle de baixa-tensão com ajuste preciso de velocidade
As fontes típicas incluem 12 V e 24 V CC. Ventiladores de fluxo cruzado DC e BLDC se adaptam a controles HVAC, interfaces BMS, gabinetes, testes de carga-de calor de data centers e equipamentos com metas de ruído rigorosas.
Alta eficiência e controle-no nível do sistema
Os sopradores tangenciais EC são adequados para aplicações de-economia de energia, velocidade-variável e contrapressão-mais alta. As opções podem incluir 0-10 V, PWM, saída de tacômetro ou controle integrado para simplificar o sistema mais amplo.
Os ventiladores de fluxo cruzado ocupam um nicho único e amplamente insubstituível: fluxo de ar uniforme, laminar e de área ampla-a partir de um pacote fino e alongado. Use esta matriz de decisão para confirmar rapidamente sua escolha:
DADOS DE SELEÇÃO A COLETAR ANTES DE COTAR
Uma lista de verificação converte melhor do que um botão de contato genérico. Isso mostra aos engenheiros que você entende suas restrições e os ajuda a fornecer dados úteis de uma só vez.
Alvo de fluxo de ar
Fluxo de ar necessário, pressão estática permitida, distância de projeção do ar, largura de cobertura e se o ventilador sopra através de um trocador de calor ou elemento de aquecimento.
Envelope mecânico
Diâmetro do impulsor, comprimento total do ventilador, comprimento de saída. limite de altura, orifícios de montagem, protetores de dedos, suportes e ângulo de caixa de fluxo de ar de 90 graus/180 graus.
Entrada elétrica
230 V/50 Hz, 120 V/60 Hz, 12 V CC, 24 V CC, 230 V CE, 400 V ou requisitos de tensão personalizados.
Método de controle
Velocidade fixa, tomadas de enrolamento, controle de tensão, 0-10V, PWM, saída de tacômetro, termostato ou controle de sistema baseado em sensor.
Ambiente operacional
Temperatura normal, alta temperatura, umidade, graxa, refrigeração, vibração móvel, racks de carga-de calor, salas de transformadores e restrições semelhantes.
Requisitos de confiabilidade
Tipo de rolamento, vida útil prevista, limite de ruído, necessidades de{0}certificação, testes de amostra, testes de vida útil acelerados e consistência de produção.
Documentos de engenharia
Fichas técnicas, desenhos 2D. 3D CAD. diagramas de fiação, notas de instalação, relatórios de teste de amostra, certificações e declarações de conformidade.
MODELOS E ESPECIFICAÇÕES DE VENTILADOR DE FLUXO CRUZADO
Navegue pela linha de ventiladores de fluxo cruzado Blauberg por tipo de motor, tensão, fluxo de ar, pressão, nível de ruído e
dimensões de instalação.
Visão geral do ventilador de fluxo cruzado
Os ventiladores de fluxo cruzado usam um impulsor cilíndrico de múltiplas{{0}pás para fornecer uma cortina de ar ampla e uniforme com pressão estática relativamente baixa. A estrutura plana é adequada para HVAC compacto, eletrodomésticos, cortinas de ar, resfriamento de eletrônicos e outros espaços de instalação estreitos.
Intervalo de chaves
- fluxo de ar máximo de até 4.200 m³/h,
- entrada de potência máxima de até 330 W,
- opções de baixo-ruído até 10 dB(A).
CARACTERÍSTICAS
- Design compacto:estrutura compacta suporta espaços de instalação limitados.
- Alta flexibilidade:os tamanhos dos impulsores e as especificações do motor podem ser selecionados para diferentes aplicações.
- Orientação aérea de alta-precisão:estrutura de saída exclusiva fornece orientação de ar direcionada.
- Operação suave e baixo ruído:O impulsor-de múltiplas pás e a orientação precisa do alojamento garantem uma operação silenciosa.
- Alto fluxo de ar:o ar é distribuído uniformemente para uma ampla área de saída a uma pressão estática relativamente baixa.
- Consumo-eficiente de energia:As opções de motor EC reduzem o uso de eletricidade e os custos operacionais.
VANTAGENS DO MOTOR EC
- Desempenho eficiente em qualquer velocidade de rotação do ventilador, incluindo velocidades muito baixas.
- Baixa emissão de calor e dimensões compactas do motor do rotor externo.
- A velocidade máxima do ventilador não depende da frequência da rede.
- Adequado para conexão à rede elétrica de 50 Hz e 60 Hz.
- A demanda de energia é cerca de um terço menor que a dos motores padrão.
- Suporta configuração de parâmetros de PC, intercâmbio de dados e controle centralizado de ventiladores.
VENTILADOR DE FLUXO CRUZADO EC
Apresentamos dados principais, incluindo modelos de ventiladores de fluxo cruzado EC, tensão, fluxo de ar e pressão estática, juntamente com curvas P-Q para atender com precisão aos seus requisitos de ventilação. Não hesite em contactar-nos.
DADOS TÉCNICOS
| PARTE NO. | TensãoV | FreqüênciaHz | AtualA | PoderW | VelocidadeRPM | Fluxo de arm³/h | Pressão do arPai | BarulhodB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-TO80A-EE-415(L000) | 230 | 50/60 | 0.25 | 37.2 | 1,850 | 430 | 33 | 51 |
| VL-TO80A-EE-1116(L000) | 230 | 50/60 | 0.39 | 58.08 | 1,700 | 1,082 | 24 | 54 |
| VL-TO80A-EE-440(R000) | 230 | 50/60 | 0.27 | 40.8 | 1,700 | 642 | 59 | 57 |
| VL-TO80A-EE-860(R000) | 230 | 50/60 | 0.38 | 56.4 | 1,500 | 1,000 | 53 | 55 |
| VL-T100A-EE-380(L000) | 230 | 50/60 | 0.31 | 50.0 | 1,500 | 710 | 62 | 58 |
| VL-T100A-EE-780(L000) | 230 | 50/60 | 0.71 | 115.0 | 1,500 | 1,350 | 58 | 63 |
DESEMPENHO DO AR
VENTILADOR DE FLUXO CRUZADO DC
Apresentamos dados principais, incluindo modelos de ventiladores de fluxo cruzado CC, tensão, fluxo de ar e pressão estática, além de curvas P-Q para atender com precisão aos seus requisitos de ventilação. Não hesite em contactar-nos.
DADOS TÉCNICOS
| PARTE NO. | TensãoV | FreqüênciaHz | AtualA | PoderW | VelocidadeRPM | Fluxo de arm³/h | Pressão do arPai | BarulhodB(A) |
|---|---|---|---|---|---|---|---|---|
| VF-T030A-EE-1082(R002) | 12 | 9~15 | 0.60 | 7.2 | 2,400 | 175 | 17 | 38 |
| VD-T030A-EE-1082(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,400 | 175 | 17 | 38 |
| VD-T040A-EE-1055(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,600 | 290 | 18 | 38 |
| VF-T043A-EE-420(R000) | 12 | 9~15 | 0.52 | 6.24 | 2,600 | 202 | 19 | 10 |
| VD-T043A-EE-420(R000) | 24 | 16~28 | 0.33 | 7.92 | 2,600 | 202 | 19 | 10 |
| VD-T045A-EE-870(R000) | 24 | 16~28 | 0.85 | 20.4 | 1,800 | 516 | 25 | 48 |
| VF-T050A-EE-418(R000) | 12 | 9~15 | 1.16 | 13.95 | 2,400 | 395 | 45 | 43 |
| VD-T050A-EE-418(R000) | 24 | 16~28 | 0.61 | 14.64 | 2,400 | 395 | 45 | 43 |
| VD-T060A-EE-1305(R001) | 24 | 16~28 | 2.20 | 52.8 | 1,800 | 820 | 60 | 54 |
| VD-T080A-EE-860(R000) | 24 | 16~28 | 2.35 | 56.4 | 1,500 | 1,000 | 53 | 55 |

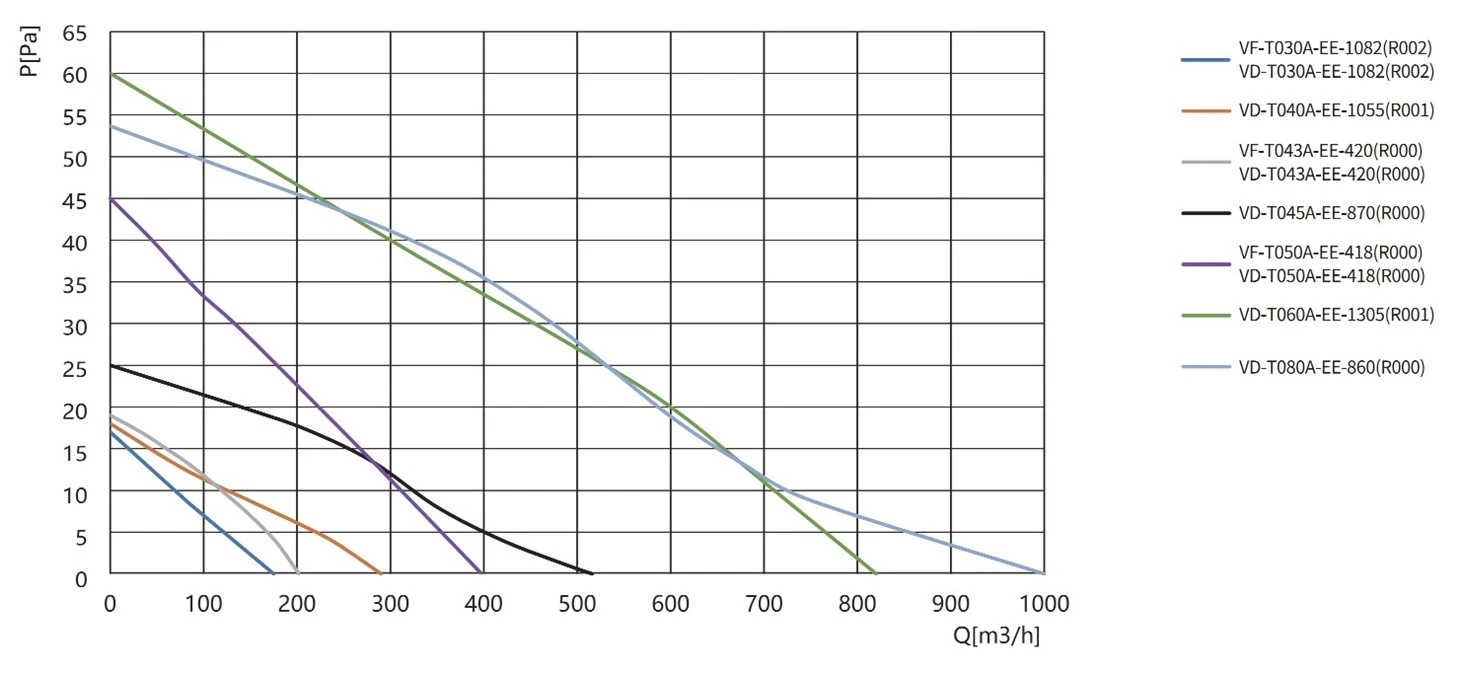

DESEMPENHO DO AR
VENTILADOR DE FLUXO CRUZADO AC
Apresentamos dados principais, incluindo modelos de ventiladores de fluxo cruzado CA, tensão, fluxo de ar e pressão estática, além de curvas P-Q para atender com precisão aos seus requisitos de ventilação. Não hesite em contactar-nos.
DADOS TÉCNICOS
| PARTE NO. | TensãoV | FreqüênciaHz | AtualA | PoderW | VelocidadeRPM | Fluxo de arm³/h | Pressão do arPai | BarulhodB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-T030A-SP-986(R000) | 230 | 50 | 0.15 | 18.0 | 2,400 | 170 | 17 | 38 |
| VL-T040A-SP-1055(R000) | 230 | 50 | 0.22 | 17.0 | 2,100 | 255 | 18 | 38 |
| VL-T043A-SP-420(R000) | 230 | 50 | 0.14 | 20.0 | 2,500 | 163 | 19 | 37 |
| VL-T045A-SP-870(R000) | 230 | 50 | 0.40 | 56.0 | 1,700 | 505 | 27 | 49 |
| VL-T048A-SP-418(R000) | 230 | 50 | 0.32 | 35.0 | 2,000 | 343 | 35 | 44 |
| VC-T050A-SP-418(R000) | 115 | 60 | 0.96 | 62.4 | 3,000 | 337 | 45 | 46 |
| VL-T050A-SP-418(R000) | 230 | 50 | 0.47 | 52.4 | 2,600 | 308 | 49 | 44 |
| HL-T060A-SP-1300(R000) | 230 | 50 | 0.38 | 52.0 | 2,200 | 720 | 24 | 45 |
| VL-T065A-AI-620(R000) | 230 | 50 | 0.20 | 42.0 | 1,300 | 610 | 42 | 35 |
| VL-T080A-AE-1270(R001) | 230 | 50 | 0.31 | 64.0 | 1,200 | 1,390 | 41 | 57 |
| VL-T100A-AI-765(R000) | 230 | 50 | 0.40 | 60.0 | 1,050 | 1,150 | 74 | 63 |
| VL-T120A-AI-915(R001) | 230 | 50 | 0.40 | 60.0 | 900 | 1,822 | 90 | 67 |
| VL-T150A-AI-1215(R000) | 230 | 50 | 2.21 | 330.0 | 860 | 4,200 | 85 | 75 |

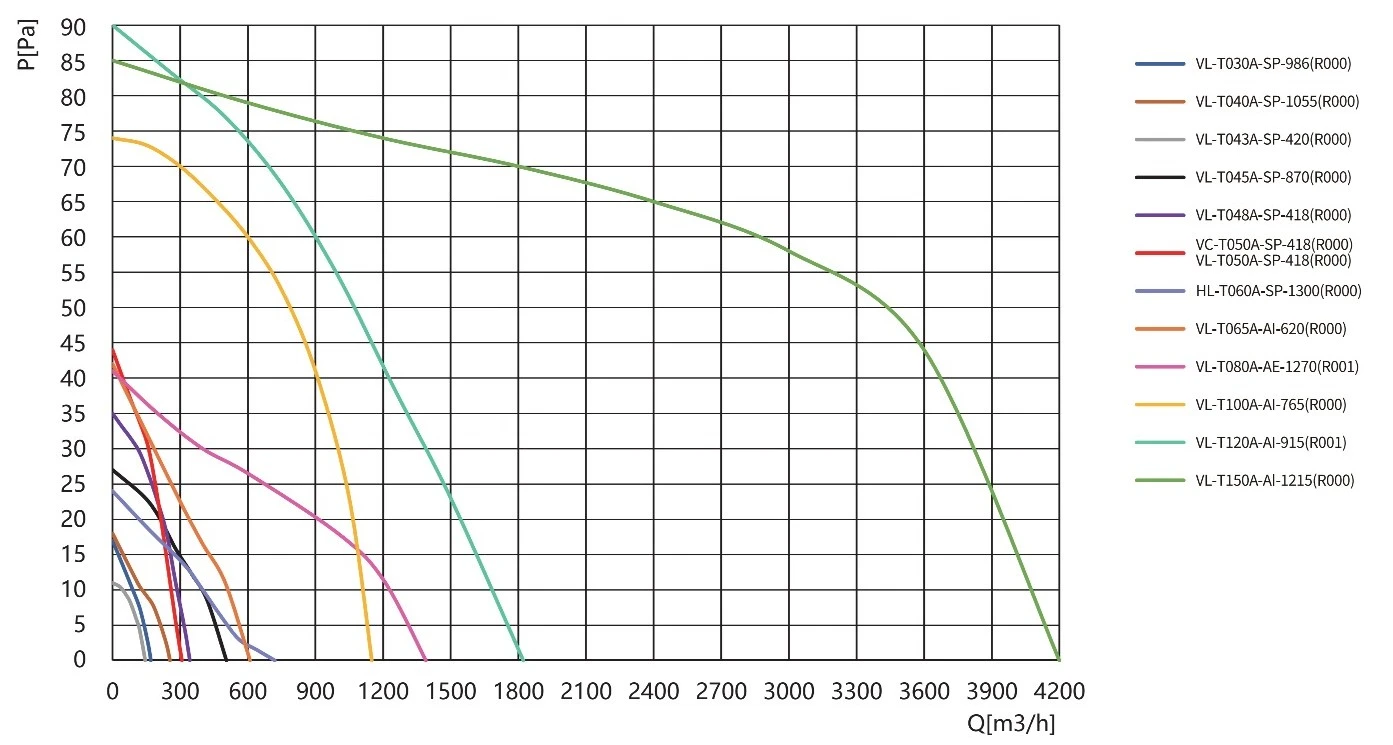

DESEMPENHO DO AR
COLABORAÇÃO DE ENGENHARIA DE
REQUISITO DE PRODUÇÃO
Os projetos de ventiladores de fluxo cruzado não são apenas compras de ventiladores padrão. O fornecedor certo deve apoiar a integração do equipamento desde o resumo do primeiro requisito até documentos, testes de amostras, validação piloto e produção em massa estável.
Resumo dos requisitos
Confirme a aplicação, fluxo de ar, pressão estática, alvo de ruído, dimensões, tensão, temperatura e demanda anual.
Proposta e documentos
Forneça modelo recomendado, folha de dados, arquivos 2D/3D, notas de montagem e solução elétrica.
Teste de amostra
O cliente testa fluxo de ar, ruído, aumento de temperatura, lógica de controle e espaço de montagem no equipamento real.
Validação piloto
Valide a lista técnica, os conectores, os suportes, a embalagem, a vida útil e a consistência em um pequeno lote de produção.
Produção em massa
Forneça de acordo com a previsão e a cadência do pedido, melhorando continuamente o custo, o ruído e o desempenho energético.
-
![Ventiladores de fluxo cruzado CA Blauberg 40 mm para ar condicionado]()
Ventiladores de fluxo cruzado CA Blauberg 40 mm para ar c...Certificado:UL,CE,ROHS,CCC,ISO;. Capacidade de fornecimento: 400.000 unidades por ano;. MOQ: 1~100 unidades com base no preço EXW; 100 unidades acima com base no preço FOB.. Código HS:8414593000
-
![Ventilador tangencial Blauberg 60mm AC Ventilador de fluxo cruzado de alta eficiência 115V para aquecedor elétrico e gabinete de exibição]()
Ventilador tangencial Blauberg 60mm AC Ventilador de flux...Certificado:UL,CE,ROHS,CCC,ISO;. Capacidade de fornecimento: 400.000 unidades por ano;. MOQ: 1~100 unidades com base no preço EXW; 100 unidades acima com base no preço FOB.. Código HS:8414593000
-
![Ventilador tangencial AC 80mm 230V 70W Ventilador de alta eficiência para sistema HVAC, refrigerador, cortina de ar]()
Ventilador tangencial AC 80mm 230V 70W Ventilador de alta...Certificado:UL,CE,ROHS,CCC,ISO;. Capacidade de fornecimento: 400.000 unidades por ano;. MOQ: 1~100 unidades com base no preço EXW; 100 unidades acima com base no preço FOB.. Código HS:8414593000
-
![Ventilador de fluxo cruzado CA de 80 mm 230 V HVAC Ventilador de alta pressão estática para cortina de ar e equipamentos de refrigeração]()
Ventilador de fluxo cruzado CA de 80 mm 230 V HVAC Ventil...Certificado:UL,CE,ROHS,CCC,ISO;. Capacidade de fornecimento: 400.000 unidades por ano;. MOQ: 1~100 unidades com base no preço EXW; 100 unidades acima com base no preço FOB.. Código HS:8414593000
-
![Ventilador de fluxo cruzado tangencial EC compacto de 80 mm para resfriamento de equipamentos médicos]()
Ventilador de fluxo cruzado tangencial EC compacto de 80 ...Certificado:UL,CE,ROHS,CCC,ISO;. Capacidade de fornecimento: 400.000 unidades por ano;. MOQ: 1~100 unidades com base no preço EXW; 100 unidades acima com base no preço FOB.. Código HS:8414593000
-
![Ventilador tangencial AC 48mm de fluxo cruzado 220V com roda de alumínio]()
Ventilador tangencial AC 48mm de fluxo cruzado 220V com r...Certificado:UL,CE,ROHS,CCC,ISO;. Capacidade de fornecimento: 400.000 unidades por ano;. MOQ: 1~100 unidades com base no preço EXW; 100 unidades acima com base no preço FOB.. Código HS:8414593000
-
![Ventilador de fluxo cruzado-com eficiência energética EC 100 mm para resfriamento de ar condicionado]()
Ventilador de fluxo cruzado-com eficiência energética EC ...Certificado:UL,CE,ROHS,CCC,ISO;. Capacidade de fornecimento: 400.000 unidades por ano;. MOQ: 1~100 unidades com base no preço EXW; 100 unidades acima com base no preço FOB.. Código HS:8414593000
-
![Ventilador tangencial de baixo ruído CA de 60 mm para resfriamento de HVAC e eletrônicos]()
Ventilador tangencial de baixo ruído CA de 60 mm para res...Certificado:UL,CE,ROHS,CCC,ISO;. Capacidade de fornecimento: 400.000 unidades por ano;. MOQ: 1~100 unidades com base no preço EXW; 100 unidades acima com base no preço FOB.. Código HS:8414593000
SERVIÇOS PRINCIPAIS DE UM CROSS{0}}FLOW FAN
FABRICANTE
Ajudamos os fabricantes de equipamentos a transformar requisitos de fluxo de ar, espaço, ruído, tensão e confiabilidade em soluções de ventiladores prontas para amostragem, aprovação e repetição de produção.
Seleção e personalização de engenharia
- Revise o fluxo de ar alvo, a pressão estática, o espaço de instalação, o caminho de entrada e saída, o limite de ruído, a temperatura, a tensão e o método de controle.
- Recomenda opções de motor AC, DC ou EC, diâmetro e comprimento do impulsor, controle de velocidade, direção de montagem, proteções, suportes e conectores.
- Forneça folhas de dados, desenhos 2D, CAD 3D, diagramas de fiação e especificações de amostra para dar suporte ao projeto-do cliente.
- Compatível com comprimentos personalizados, operação em altas-temperaturas, resistência à umidade, ajuste de baixo-ruído, design de longa-vida útil e configurações específicas-de aplicativos.
Amostragem, validação e fornecimento estável
- Crie amostras para verificações de ajuste, testes de fluxo de ar e ruído, testes térmicos e produção piloto antes da aprovação final.
- Apoie verificações de desempenho, validação de confiabilidade, documentos de inspeção recebidos e evidências de conformidade quando necessário.
- Gerencie ferramentas, BOM, consistência de motor e impulsor, embalagem, etiquetagem e rastreabilidade de produção para reduzir a variação de lote.
- Fornecer pedido-piloto para planejamento de produção-em massa, suporte de substituição e fornecimento de longo-prazo para programas de equipamentos OEM.

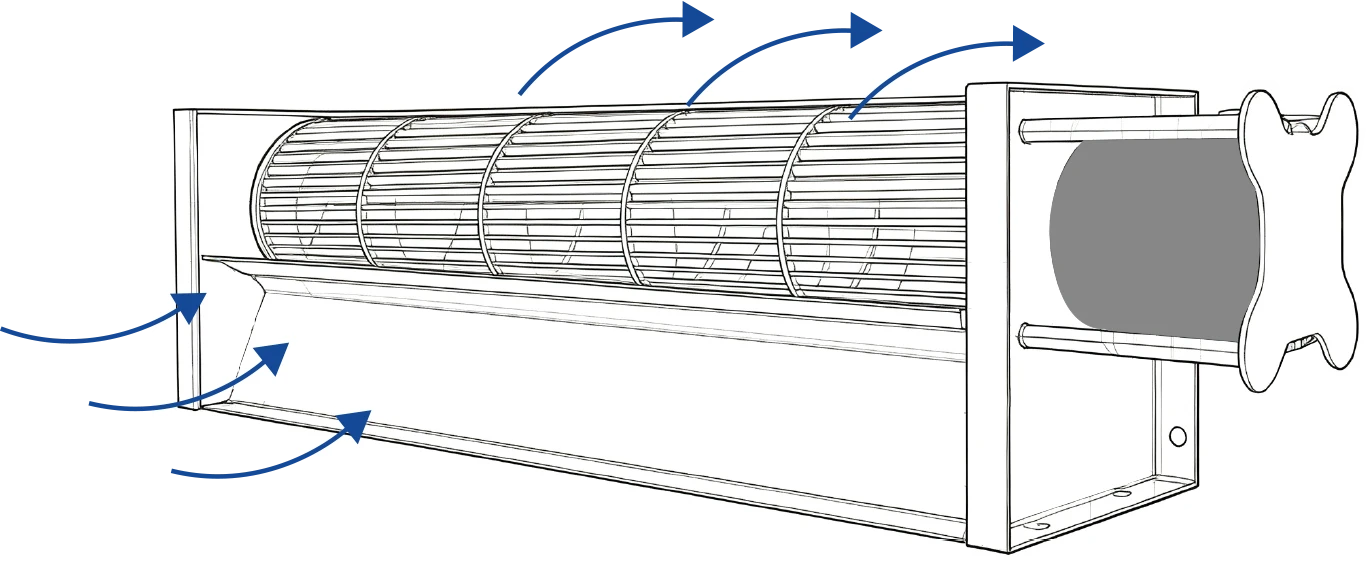

COMO FUNCIONA UM VENTILADOR DE FLUXO CRUZADO?
A característica definidora de ventiladores de fluxo cruzado é que o ar passa através do impulsor duas vezes, uma vez que entra pela face aberta do rotor e novamente quando sai pelo lado oposto para a espiral de saída (voluta).
Aqui está o caminho completo do fluxo de ar:
Entrada de ar
O ar ambiente é aspirado através da grade de entrada ao longo de todo o comprimento do impulsor cilíndrico -todo o comprimento do rotor se torna uma entrada de ar ativa.
Primeira passagem de lâmina
As pás giratórias-curvas para frente aceleram o ar radialmente para dentro à medida que ele atravessa transversalmente o rotor, ganhando velocidade e impulso.
Formação do Núcleo do Vórtice
Um vórtice excêntrico estabilizador se forma próximo à língua da voluta, ancorando o padrão de fluxo e mantendo uma pressão estática consistente em toda a largura da saída.
Segunda passagem de lâmina
O ar atravessa o impulsor uma segunda vez, ganhando velocidade adicional antes de ser direcionado para a espiral de saída.
Descarga Laminar
O ar sai pela grade de saída como uma folha larga, lisa e laminar (baixa -turbulência) - uniforme em todo o comprimento do impulsor.
- → Troca de calor mais uniforme:o fluxo de ar uniforme evita pontos quentes/frios nas bobinas do evaporador HVAC e nos elementos de aquecimento.
- → Menor ruído aerodinâmico:camadas de ar suaves e paralelas produzem significativamente menos ruído de turbulência do que a descarga axial rotacional.

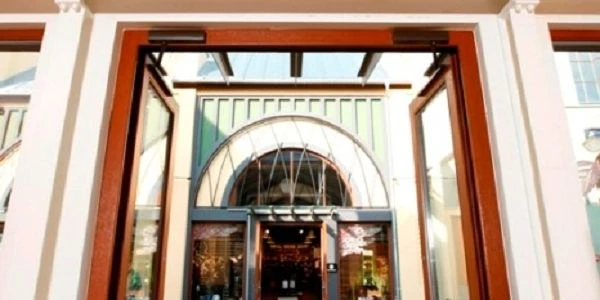

- → Desempenho previsível da cortina de ar:Folha de ar contínua e ininterrupta nas portas com velocidade consistente de ponta a ponta.
Configuração de motor e rolamento
O motor de acionamento normalmente é montado em uma extremidade do eixo do tambor, fora da corrente de ar, conectado por meio de um eixo projetado -de precisão. Esta colocação externa do motor reduz o estresse térmico nos enrolamentos do motor, simplifica a manutenção e evita que o calor do motor contamine o fluxo de ar.
Rolamentos de luva
menor custo; adequado para montagem horizontal em-aplicações leves
Rolamentos de esferas
avaliado em 40.000-50,000+ horas; adequado para qualquer orientação de montagem e ciclos de trabalho contínuo
PRINCIPAIS ESPECIFICAÇÕES E PARÂMETROS
A tabela a seguir define o envelope de desempenho nas três principais categorias de tamanho. Sempre solicite dados de teste do fabricante no seu ponto operacional real (fluxo de ar + pressão estática), e não apenas nos máximos-de ar livre.
| PARÂMETRO | PequenoMenor ou igual a 80 mm | Médio80-120mm | Grande >120 milímetros |
|---|---|---|---|
| Tensão (CC) | 5V / 12V | 12V / 24V | 24V / 48V |
| Tensão (CA) | 110V/220V | 110V/220V | 110V/220V |
| Fluxo máximo de ar | 10-40 CFM | 40-120 CFM | 120-200+CFM |
| Nível de ruído | 25-35dB
|
30-42dB
|
35-50dB
|
| Pressão Estática | 0,05-0,15 em H₂O | 0,10-0,25 polH₂O | 0,15-0,35 em H₂O |
| Vida útil (rolamento de esferas) | 40.000-50.000 horas | 40.000-50.000 horas | 40.000-50.000 horas |
| Aplicações Típicas | Pequenos eletrodomésticos, eletrônicos | HVAC, purificadores de ar | HVAC comercial, cortinas de ar |
Comprimento do impulsor vs. fluxo de ar
Uma das liberdades de design mais poderosas oferecidas pelos ventiladores de fluxo cruzado é o comprimento do impulsor personalizável. O fluxo de ar é dimensionado aproximadamente linearmente com o comprimento do impulsor, permitindo uma correspondência precisa da largura de saída:
Benchmarks de desempenho de ruído
| NÍVEL DE RUÍDO | ADEQUAÇÃO AMBIENTAL | TIPO DE MOTOR TÍPICO |
|---|---|---|
| <30 dB | Unidades de ar condicionado residenciais premium,-de nível médico e para quartos | EC/DC sem escova |
| 30-40dB | HVAC residencial padrão, escritórios, áreas de estar | Capacitor CC/CA |
| 40–50dB | Comercial, industrial leve, armazéns | Poste-AC/sombreado |
| >50dB | Industrial pesado (é necessário isolamento de ruído) | CA trifásica- |
Proporção de aspecto, fluxo de ar e escala de densidade
A métrica que distingue um soprador tangencial é a alta relação de aspecto entre o comprimento do impulsor (L) e o diâmetro externo (D). Diâmetros pequenos de 25-150 mm combinam com comprimentos lineares de 76 mm a mais de 1.200 mm - portanto, o rendimento volumétrico pode ser duplicado estendendo L, sem aumento na velocidade da ponta, no diâmetro ou no ruído localizado.
A geração de pressão permanece baixa- normalmente 12-100 Pa - e a pressão estática é sensível à densidade ambiente (embora a densidade não altere o fluxo volumétrico):
Protocolo de calibração.Os benchmarks são validados sob ar-livre, poço horizontal, 20-25 graus, densidade de referência ρ= 1.2 kg/m³, após um aquecimento de 5 minutos.
PRINCIPAIS APLICAÇÕES DO VENTILADOR DE FLUXO CRUZADO
A combinação exclusiva de fluxo de ar uniforme, perfil fino e comprimento escalonável torna os ventiladores de fluxo cruzado o componente preferido em vários-setores de alto volume.
Convectores de aquecimento, radiadores de bomba de calor e aquecimento de valas
Convectores de aquecimento, radiadores de bomba de calor e sistemas de aquecimento de valas de piso usam sopradores tangenciais finos para mover o ar quente uniformemente ao longo das linhas das janelas e longos canais no piso. A cobertura de descarga longa se adapta aos trocadores de calor, enquanto a velocidade variável DC ou EC de baixo-ruído melhora o conforto e pode ser integrada a termostatos de ambiente ou plataformas BMS.
Cortinas de ar
As cortinas de ar acima das portas de varejo exigem uma camada de ar longa e contínua em toda a largura da porta. Um único impulsor de ventilador de fluxo cruzado operando em toda a extensão produz a barreira contínua necessária - com velocidade consistente de ponta a ponta em velocidades de saída típicas de 8-12 m/s.
Purificadores de ar e aquecedores de ambiente
Purificadores de ar{0}}de torre e aquecedores de painel/cerâmica usam ventiladores de fluxo cruzado para movimentar o ar através de filtros ou elementos de aquecimento em um gabinete fino. A seção transversal fina-permite designs de torre elegantes que seriam impossíveis com ventiladores centrífugos.
Eletrônicos, data centers e resfriamento de transformadores
Impressoras, fotocopiadoras, gabinetes de telecomunicações, equipamentos de rack, plataformas de teste de carga térmica-de data centers e transformadores secos se beneficiam da ampla descarga laminar do fluxo cruzado. O fluxo de ar se espalha por superfícies de PCB, compartimentos de emuladores de servidores e bobinas de transformadores para evitar pontos de acesso e, ao mesmo tempo, oferecer suporte a requisitos personalizados de tensão, velocidade do ventilador e saída do aquecedor-.

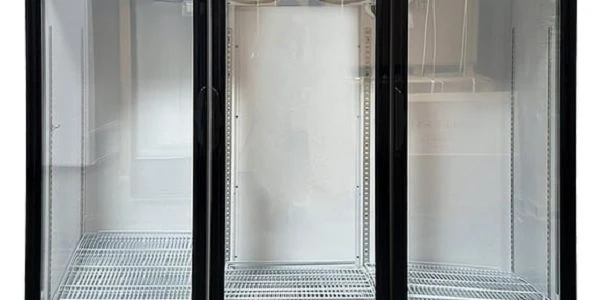

Refrigeração, Equipamentos Alimentares e Resfriamento de Controle de Forno
Refrigeradores comerciais, cozinhas comerciais, equipamentos para alimentos, controles de fornos domésticos e equipamentos de embalagem dependem de ventiladores de fluxo cruzado para circular o ar uniformemente através de canais compactos. Os projetos podem ser adaptados para alta temperatura, umidade, graxa, elementos de aquecimento, proteções, conectores especiais e resfriamento localizado em sistemas de produção contínua.
Equipamentos Médicos e Lasers
Ventiladores, aquecedores de pacientes e equipamentos de diagnóstico por imagem exigem fluxo de ar quase-silencioso, controlado com precisão e livre de contaminação-. Ventiladores de fluxo cruzado também são usados em lasers excimer (fotolitografia semicondutora), onde altas taxas de circulação de gás com uniformidade precisa são essenciais para a estabilidade da potência do laser.
VENTILADOR DE FLUXO CRUZADO VS. AXIAL vs. CENTRÍFUGA
Compreender como o ventilador de fluxo cruzado se compara aos outros tipos principais de ventilador é essencial para a aplicação correta
seleção. Cada tipo se destaca em um regime operacional distinto.
Ventilador de fluxo cruzado
- Direção do fluxo de arTransversal / Perpendicular
- Padrão de FluxoFolha Laminar Uniforme
- Faixa de pressãoBaixo-Médio
- Nível de ruídoBaixo
- Fator de formaFino, alongado
- Controle de velocidadeExcelente (PWM/0-10V)
- Melhor usoFluxo de ar uniforme em-áreas amplas
Ventilador Axial
- Direção do fluxo de arParalelo ao eixo
- Padrão de FluxoRotacional/Turbulento
- Faixa de pressãoBaixo
- Nível de ruídoMédio
- Fator de formaCompacto, Circular
- Controle de velocidadeBom
- Melhor usoAlto volume, espaço aberto

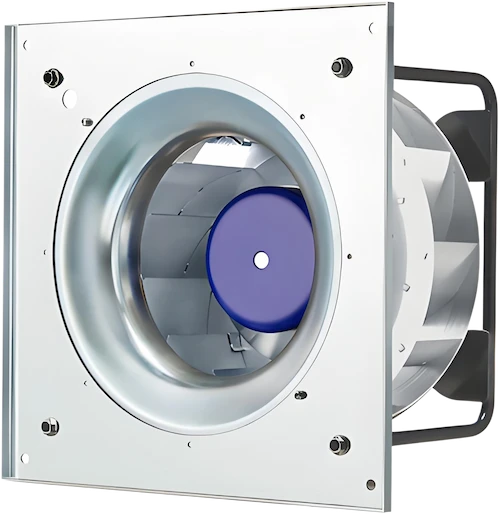

Ventilador Centrífugo
- Direção do fluxo de arRadialmente para fora (90%)
- Padrão de FluxoJato-de alta velocidade
- Faixa de pressãoMédio-Alto
- Nível de ruídoMédio-Alto
- Fator de formaCarcaça redonda e volumosa
- Controle de velocidadeBom
- Melhor usoSistemas canalizados de alta pressão
CA vs. DC vs. VENTILADOR DE FLUXO CRUZADO EC
O tipo de motor é a decisão de especificação mais impactante para eficiência energética, desempenho de ruído,
e vida útil. Aqui está uma comparação direta.
Ventilador de fluxo cruzado AC
- Circuito simples, sem necessidade de controlador
- Menor custo unitário
- Operação de rede direta (110V-240V)
- Velocidade fixa (controle limitado)
- Maior ruído em velocidade máxima
- Baixa eficiência de-carga parcial
Ventilador de fluxo cruzado DC
- Controle de velocidade PWM/0-10V completo
- Baixo ruído em todas as velocidades
- Compatível com 12V/24V/48V CC
- Compatível com bateria e EV
- Requer fonte de alimentação CC
- Custo unitário mais alto vs. AC
Ventilador de fluxo cruzado EC
- Entrada de rede CA, eficiência do motor CC
- Velocidade totalmente variável (0-100%)
- Compatível com BACnet/Modbus/0-10V
- Compatível com ErP/EnergyStar
- Vida útil mais longa (50,000+ horas)
- Custo unitário mais alto
Conecte-à-eficiência e padrões do ar
Como o ar atravessa a fileira-da lâmina curvada para frente duas vezes, as perdas internas são inerentemente duplicadas e o vórtice excêntrico extrai continuamente energia cinética. A eficiência total-do{3}}ar é o produto de três sub{4}}eficiências:
As unidades de pólo-sombreadas CA herdadas limitaram a eficiência total a 12-25%; os modernos motores de rotor externo-EC elevam-no para 45-55%, com uma curva de potência plana e previsível que atinge o pico no joelho da curva de pressão estática.
Conformidade regulatória
Custo do ciclo de vida e ROI de atualização da CE
A aquisição B2B deve priorizar o custo total de propriedade sobre o custo de capital. Um ventilador-de indução de baixo nível é mais barato para comprar, mas mais caro para operar; os modelos de ROI de atualização da CE diretamente:
correndo
= mais
carregando vida
Como selecionar o ventilador de fluxo cruzado correto
Siga este processo sistemático de 7 etapas para especificar o ventilador de fluxo cruzado correto para sua aplicação. Trabalhar
em cada etapa na sequência - pular etapas é a principal causa de problemas de desempenho em campo.
Defina os requisitos do seu aplicativo
Considere o caso de uso principal: HVAC, cortina de ar, resfriamento de eletrônicos, eletrodomésticos ou processo industrial. Cada categoria estabeleceu padrões de fluxo de ar e ruído que estreitam imediatamente a faixa de especificações.
Meça o espaço disponível
Registre o comprimento, largura (profundidade) e altura máximos do envelope de instalação. O comprimento do impulsor de fluxo cruzado normalmente pode ser personalizado; os diâmetros comuns do impulsor variam de 50 mm a 140 mm para CC, até 150 mm+ para CA.
Calcular o fluxo de ar necessário
Use a carga térmica do sistema para calcular o CFM mínimo necessário. Para aplicações de resfriamento:
Adicione uma margem de segurança de 20% antes de selecionar. Selecione ventiladores para operar com menos ou igual a 80% do fluxo de ar máximo nominal para confiabilidade e ruído ideais.
Avalie a pressão estática do sistema
Estime a queda de pressão em todos os componentes a jusante (filtros, grades, trocadores de calor, dutos). Os ventiladores de fluxo cruzado são otimizados para pressão estática baixa a média (normalmente até 0,3-0,4 pol. H
Selecione o tipo de motor
- AC:o custo é o principal fator, velocidade variável não é necessária
- CC 12V/24V:sistemas portáteis/de bateria, eletrodomésticos,-sensíveis a ruído
- CC 24V/48V:Ventilação de cabine EV, ônibus industriais DC
- CE:HVAC comercial, projetos com-certificação ecológica, operação contínua-de alto desempenho
Especifique o limite de ruído
Estabeleça o SPL máximo aceitável a 1 metro de distância. Solicite dados de ruído ao fabricante no seu ponto de operação real, não apenas no máximo-ao ar livre:
- Residencial/Médico:Menor ou igual a 35 dB(A)
- Escritório/Comercial:Menor ou igual a 40 dB(A)
- Indústria leve:Menor ou igual a 50 dB(A)
Confirme os requisitos ambientais e de certificação
- Classificação IP:IP44 (à prova-de respingos) ou IP54 (poeira + respingos) para ambientes úmidos/empoeirados
- Temperatura:Padrão Menor ou igual a +70 grau; versões-de alta temperatura em +105 grau ou além
- Certificações:CE, UL, RoHS, REACH de acordo com as regulamentações do mercado-alvo
- Consequência:Rolamentos de esferas obrigatórios para montagem não-horizontal ou ciclos de trabalho estendidos
INSTALAÇÃO, INTEGRAÇÃO E TENDÊNCIAS
ALINHAMENTO E ROLAMENTOS DO EIXO
A montagem horizontal sobre uma placa de base estável é ideal; as orientações verticais exigem rolamentos de esferas vedados-duplos (não bucha) para suportar o impulso axial.
EVITE A DEFLEXÃO DO EIXO
Impulsores longos podem ceder sob vibração ou mudança térmica - adicionar montagens de isolamento elastomérico entre a carcaça e o chassi.
ZONAS DE LIBERAÇÃO
Mantenha um limite claro de pelo menos 1,5 x o diâmetro externo do impulsor na admissão e na descarga; a restrição interrompe o vórtice, aumentando o ruído e diminuindo a pressão.
Instalação e manutenção
- O design plano suporta instalação em espaços estreitos.
- Ângulos de saída como 45 graus, 90 graus e 180 graus podem corresponder a diferentes espaços de instalação.
- A instalação horizontal ou vertical pode ser selecionada para diferentes requisitos de fluxo de ar.
- O design modular pode ser intimamente integrado a outros componentes.
- O impulsor e a carcaça podem ser limpos convenientemente para reduzir o acúmulo de poeira.
- Motores de rotor externo ou designs divididos facilitam a manutenção e a substituição.
Indústrias típicas
- Eletrodomésticos:condicionadores de ar internos, purificadores de ar, desumidificadores, aquecedores.
- Usos comerciais:cortinas de ar, armários frigoríficos, sistemas de aquecimento de piso, sistemas de ventilação de elevadores.
- Usos industriais:resfriamento de equipamentos eletrônicos, indústria de impressão, indústria têxtil, remoção de poeira industrial e equipamentos de limpeza.
- Transporte:sistemas de ar condicionado automotivo e trânsito ferroviário.
Tendências tecnológicas
O espaçamento assimétrico das lâminas-ajustado por CFD espalha o ruído da-passagem da lâmina em um amplo espectro de ruído{2}}branco, enquanto as placas de controle EC incorporam micro-sensores para manutenção preditiva em Modbus RTU. Os índices de aperto- EU Ecodesign sub-125 W e California Title 24- estão eliminando gradualmente os modelos de indução de velocidade fixa em favor de configurações sem escova de velocidade variável.
Perguntas frequentes sobre ventiladores de fluxo cruzado
para compradores e OEMs
Para que é usado um ventilador de fluxo cruzado?
Qual é a diferença entre um ventilador de fluxo cruzado e um ventilador axial?
Quanto tempo dura um ventilador de fluxo cruzado?
Os ventiladores de fluxo cruzado podem ser usados com controle de velocidade PWM?
Em que voltagem os ventiladores de fluxo cruzado operam?
Qual é a diferença entre um ventilador de fluxo cruzado e um soprador de fluxo cruzado?
Os ventiladores de fluxo cruzado são energeticamente eficientes?
Suzhou Blauberg Motoren Technology Co., Ltd. é um dos fabricantes e fornecedores de ventiladores de fluxo cruzado mais profissionais na China, caracterizado por produtos de qualidade e bom serviço. Tenha a certeza de comprar ventiladores de fluxo cruzado personalizados em massa de nossa fábrica. Bem-vindo a entrar em contato conosco para cotação.
